Archiv der Kategorie: Kirchen

Frauenkirche München

Im Original erbaut 1468 – 1488

Pfettendachstuhl mit stehenden Stuhlsäulen. Untere Balkenlage mit 2 Unterzügen, die auf Mittelsäulen aufliegen.

Außenmaße:

  • 90 x 32m
  • Traufhöhe: 37m
  • Firsthöhe: 22m (Dachstuhl)

Materialbedarf:

  • 1.105m³ (=22.537 lfdm) handbehauenes Kantholz
  • Entspricht einem Rundholzbedarf von ca. 2.000m³

Zeitaufwand:

Fichtenrundholz vierseitig handbehauen:

  • 22.537 lfdm á 3,5 Stunden = 78.880 Stunden
  • = 54 Wochen für 30 Mann (50-Stunden-Woche)

1.105m³ Kantholz abbinden und aufstellen:

  • 22.537 lfdm á 4,9 Stunden = 110.431 Stunden
  • = 110 Wochen für 20 Mann (50-Stunden-Woche)

Zeitaufwand insgesamt: 191 Wochen (3 Jahre, 9 Monate) für 20 Mann (50-Stunden-Woche).

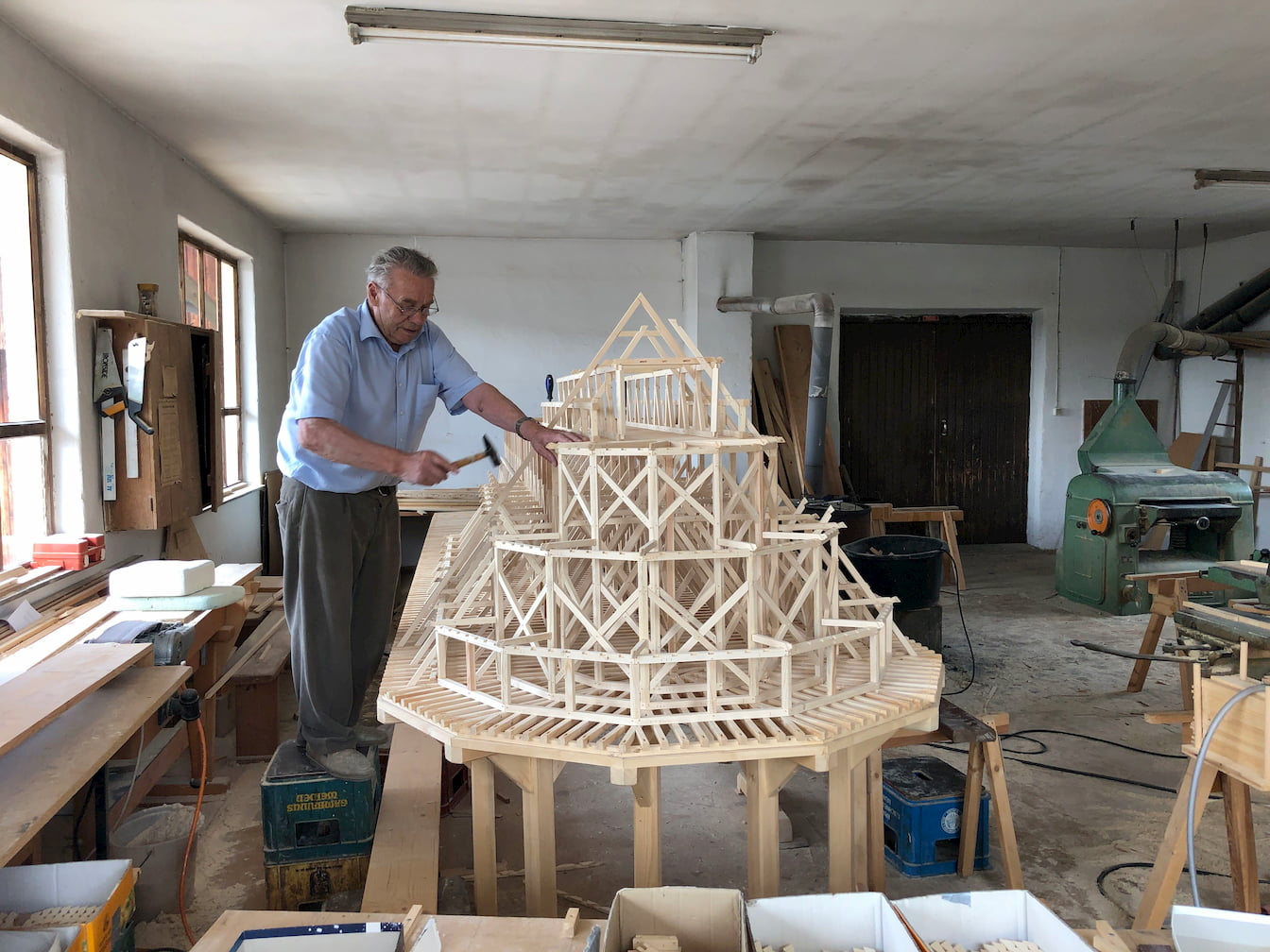

Während der Bauphase

Hier gibt’s einen Überblick über die Bauphase (pdf, 3MB), erstellt von Karl Müller.

Das Modell (M 1:18) wurde 2018/19 in 12 Monaten von Zimmerermeister Josef Hauer aus Parkstein erstellt

Turm von St. Johannes in Kirchendemenreuth

Turm der kath. Expositur Kirche St. Johannes in Kirchendemenreuth (Erbaut 1709)

Kirchturm KirchendemenreuthZwiebelturm mit Laterne und Turmspitze. 1709: Anbau und Erweiterung der Kirche, 1766 erhält der Kirchturm eine neue Kuppel.

Außenmaße:

• 6,68m x 6,68m

Materialbedarf:

• 38,50m³ =  900 lfdm handgehauenes Kantholz
• Entspricht einem Rundholzbedarf von ca. 70m³

Zeitaufwand:

• Rundholz vierseitig handbehauen = 3.600 Stunden
• Kantholz abbinden und aufstellen = 12.150 Stunden
• Insgesamt: 10 Mann für 31 Wochen (50-Stunden-Woche)

kirche_kath1

Das Modell (M 1:10) wurde im Juni 2008 von Zimmerermeister Josef Hauer aus Parkstein erstellt.



Kirchturm von St. Laurentius in Aisch

Kirchturm von St. Laurentius in Aisch (Erbaut 1680)

Außenmaße:aisch

• 7,10m x 7,10m (Mauerwerk)
• Mit 8-eckiger Holzkonstruktion von 15,20m Höhe

Materialbedarf:

• 45,50m³ (= 804 lfdm) handbehauenes Kantholz
• Entspricht einem Rundholzbedarf von ca. 83m³

Zeitaufwand:

Rundholz vierseitig handbehauen:

• 804 lfdm á 5 Stunden = 4.020 Stunden
• =  8 Wochen für 10 Mann (50-Stunden-Woche)

45,50m³ Kantholz abbinden und aufstellen:
• 804 lfdm á 11 Stunden =  8.844 Stunden
• = 18 Wochen für 10 Mann (50-Stunden-Woche)

Insgesamt: 26 Wochen für 10 Mann (50-Stunden-Woche)

???????????????????????????????

Das Modell (M 1:10) wurde im Sommer 2013 von
Zimmerermeister Josef Hauer aus Parkstein erstellt.



Pfarrkirche St. Pankratius Parkstein

Katholische Pfarrkirche St. Pankratius Parkstein (Erbaut 1789)

pfarrkirche parkstein-1

Freitragender Pfettendachstuhl mit 2 Zwischenböden, liegendeStreben und Säulen mit Hängewerk für Balkendecke und innere Gewölbedecke. Eine Giebelseite mit Walm.

Dachstuhl, Chorraum und Turm wurden 1960 erneuert.

Außenmaße:

  • Kirche: 23,30m x 11,65m
  • Chorraum: 5,95m x 6,90m
  • Turm: 3,04m x 3,04m

Materialbedarf:

• 98,50m³ = 2.509 lfdm handgehauenes Kantholz
• Entspricht einem Rundholzbedarf von ca. 180m³

Zeitaufwand:

• Rundholz vierseitig handbehauen = 8.780 Stunden
• Kantholz abbinden und aufstellen = 11.039 Stunden
• Insgesamt: 10 Mann für 40 Wochen (50-Stunden-Woche)

IMG_1385

7d4cf8f93f

Das Modell (M 1:10) wurde im Januar 2007 von Zimmerermeister Josef Hauer aus Parkstein erstellt.



Kirchturm der Basilika St. Martin in Amberg

Basilika St. Martin in Amberg (Erbaut 1725)

Übergabe des Modells in Amberg:



Bilder vom Richtfest im Steinstadel in Parkstein (November 2016):

(Ablauf des Richtfestes; pdf, 7,3MB)

Karl Müller und Josef Hauer beim Richtfest (November 2016)
Karl Müller und Josef Hauer beim Richtfest (November 2016)

Impressionen vom Richtfest
Impressionen vom Richtfest

Videobeitrag vom BR über den Modellbau:



Beschreibung des Turms:

Turmkuppel 8-eckig mit Laterne (Welsche Haube)

bestIMG_2618

Außenmaße:

• Turmhöhe Mauerwerk 75,00m
• + Holzaufbau 17,50m   = 92,50m
• Mauerwerk 9,80m x 9,80m

Materialbedarf:

• 92m³ (=1.510 lfdm) handbehauenes Kantholz
• Entspricht einem Rundholzbedarf von ca. 150m³

Zeitaufwand:

Rundholz vierseitig handbehauen:
• 1.510 lfdm á 4,5 Stunden = 6.795 Stunden
• =  14 Wochen für 10 Mann (50-Stunden-Woche)

92m³ Kantholz abbinden und aufstellen:

• 1.510 lfdm á 10,5 Stunden = 15.855 Stunden
•  = 31 Wochen für 10 Mann (50-Stunden-Woche)

Insgesamt: 45 Wochen für 10 Mann (50-Stunden-Woche)

??????

IMG_2512

Das Modell (M 1:10) wurde im Herbst 2014 von Zimmerermeister Josef Hauer aus Parkstein erstellt.

Wallfahrtskirche Fahrenberg

Wallfahrtskirche Fahrenberg (erbaut 1779)

Freitragender Pfettendachstuhl mit Zwischenboden. Liegende Streben und Mittelsäulen mit Hängewerk für Deckenbalken.

IMG_2159

Außenmaße:

  • Kirche: 26,90m x 16,40m 441m²
  • Chorraum: 8,40m x 14,20m 119m²
  • 5,10m x 9,80m 50m² 169m²
  • Turm: 4,68m x 4,68m 22m²

 Materialbedarf:

  • Kirche: 193m³ (=3.640 lfdm) handbehauenes Kantholz
  • Turm: 16,50m³ (=270 lfdm) handbehauenes Kantholz
  • Entspricht einem Rundholzbedarf von ca. 350m³

 Zeitaufwand:IMG_0874

Fichtenholz vierseitig handbehauen:

  • 3.910 lfdm á 3,5 Stunden = 13.685 Stunden
  • = 27 Wochen für 10 Mann (50-Stunden-Woche)

209,50m³ Kantholz abbinden und aufstellen:

  • 3.910 lfdm á 4,40 Stunden = 17.204 Stunden
  • = 34 Wochen für 10 Mann (50-Stunden-Woche)

Insgesamt: 61 Wochen für 10 Mann (50-Stunden-Woche)

fahrenberg4

Das Modell (M 1:10) wurde 2012 von Zimmerermeister Josef Hauer aus Parkstein erstellt.

Kirchturm von St. Michael in Weiden

Kirchturm von St. Michael in Weiden (Fertigstellung 1763)

Zwiebelturm mit Laterne und Turmspitze. Nach Einsturz des Kirchturms im März 1759 wurde am 31.05.1759 der Grundstein für den heutigen Turm gelegt. Die Fertigstellung erfolgte 1763.

Außenmaße:

  • Turmhöhe: Mauerwerk 40m + Holzaufbau 17,75m = 57,75mst_michael_wen
  • Außenmaße 7,60m x 7,60m

Materialbedarf:

  • 56,5m³ (=1.054 lfdm) handbehauenes Kantholz
  • Entspricht einem Rundholzbedarf von ca. 95m³

Zeitaufwand:

Rundholz vierseitig handbehauen:

  • 1.054 lfdm á 5 Stunden = 5.270 Stunden
  • = 10,5 Wochen für 10 Mann (50-Stunden-Woche)

56,5m³ Kantholz abbinden und aufstellen:

  • 1.054 lfdm á 11,5 Stunden = 12.121 Stunden
  • = 24 Wochen für 10 Mann (50-Stunden-Woche)

Insgesamt: 33 Wochen für 20 Mann (50-Stunden-Woche)

IMG_2017 - Kopie

Das Modell (M 1:10) wurde im Sommer 2012 von Zimmerermeister Josef Hauer aus Parkstein erstellt.

Wallfahrtkirche St. Quirin

Wallfahrtkirche St. Quirin (erbaut 1670)

DSC_0097

Freitragender Pfettendachstuhl mit Zwischenboden, liegende Streben und Mittelsäulen mit Hängewerk für Deckenbalken.

Außenmaße:

  • Kirche: 20,10 x 16,10 + 5,80 x 10,50m
  • Chorraum: 7,00 x 9,00m
  • Turm: 5,65 x 5,65m

Materialbedarf:

  • 175m³ (=3.590 lfdm) handbehauenes Kantholz
  • Entspricht einem Rundholzbedarf von ca. 310m³

Zeitaufwand:

Fichtenrundholz vierseitig handbehauen:

  • 3.590 lfdm á 3,5 Stunden = 12.565 Stunden
  • = 25 Wochen für 10 Mann (50-Stunden-Woche)

175m³ Kantholz abbinden und aufstellen:

  • 3.590 lfdm á 4,4 Stunden = 15.796 Stunden
  • = 31 Wochen für 10 Mann (50-Stunden-Woche)

Insgesamt: 56 Wochen für 10 Mann (50-Stunden-Woche)

Das Modell (M 1:10) wurde 2012 von Zimmerermeister Josef Hauer aus Parkstein erstellt und ist heute im Alten Schloß Neustadt (2. OG) ausgestellt.
